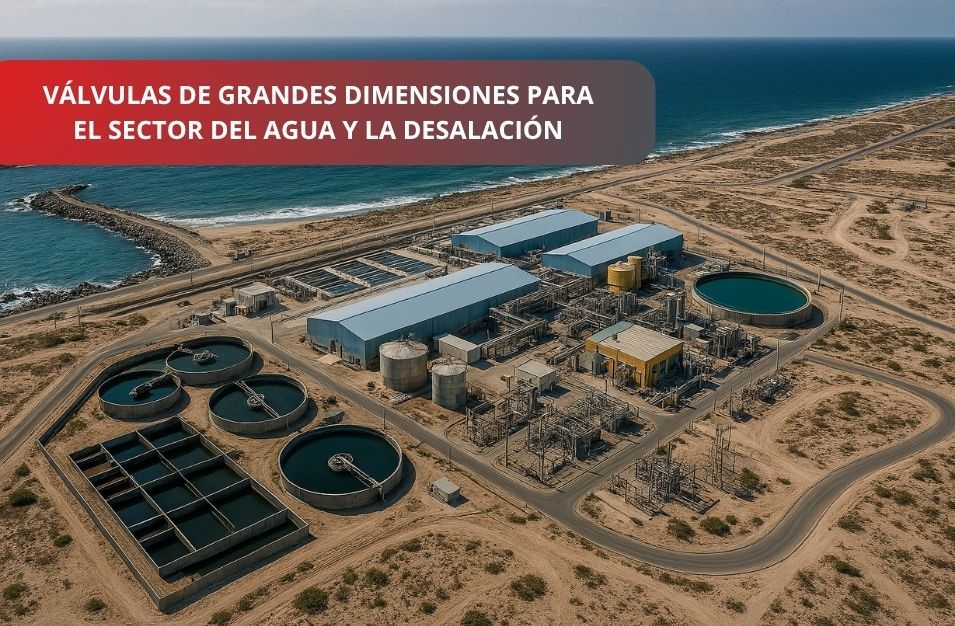

El agua es un recurso estratégico. Detrás de cada planta desaladora, de cada red de distribución y de cada sistema de tratamiento de aguas existe una ingeniería de precisión que rara vez es visible pero que resulta absolutamente crítica: las válvulas industriales. Y dentro de este universo, las válvulas de grandes dimensiones constituyen uno de los componentes más exigentes y determinantes de toda la infraestructura hidráulica.
Por qué el sector del agua necesita válvulas de grandes dimensiones
Las plantas desaladoras, las estaciones de tratamiento de aguas y las grandes redes de abastecimiento operan con caudales y presiones que requieren componentes de envergadura. Cuando el diámetro de paso del fluido es grande y también cuando la presión soportada es elevada, el tamaño de la válvula crece proporcionalmente.
Esta realidad impone condiciones de diseño y fabricación que van mucho más allá de lo convencional. No basta con que una válvula funcione: debe hacerlo con tolerancias mínimas, durante décadas, en contacto permanente con medios corrosivos como el agua salada o el agua clorada, y bajo ciclos de apertura y cierre que se repiten miles de veces a lo largo de su vida útil.
La infraestructura hidráulica moderna, desde las grandes desaladoras de ósmosis inversa hasta los sistemas de distribución urbana, depende de que estas válvulas funcionen de manera impecable. Un fallo en un componente de este tipo puede suponer el colapso del suministro de agua potable para ciudades enteras o la parada de una planta cuya producción diaria se mide en millones de metros cúbicos.
Tipos de válvulas industriales más utilizados en agua y desalación
No todas las válvulas son iguales ni sirven para los mismos propósitos. En función de su principio de funcionamiento, cada tipo ofrece ventajas específicas para distintos puntos del proceso.
Válvulas macho
Las válvulas macho son un tipo de válvula de obturación en la que un elemento cónico o cilíndrico, el macho, gira sobre su propio eje para abrir o cerrar el paso del fluido a través de un orificio practicado en su interior. Su diseño robusto y su capacidad para conseguir un cierre hermético rápido las convierten en una solución habitual en puntos del proceso donde se requiere aislamiento fiable con maniobra ágil.
En el sector del agua y la desalación, las válvulas macho se emplean principalmente en circuitos de purga, derivaciones y puntos de muestreo, así como en instalaciones donde la compacidad del conjunto es un factor determinante. El mecanizado de la superficie cónica del macho y del cuerpo receptor exige una precisión geométrica elevada: cualquier desviación en la conicidad o en el acabado superficial de las caras de contacto compromete la estanqueidad del cierre y acorta la vida útil del componente, especialmente en medios con presencia de cloruros o sólidos en suspensión.
Válvulas de mariposa
Las válvulas de mariposa son una de las soluciones más habituales en el sector del agua gracias a su diseño compacto y su excelente relación entre tamaño y capacidad de caudal. Un disco circular gira sobre un eje para regular o cortar el paso del fluido, lo que las hace especialmente adecuadas para tuberías de gran diámetro donde el espacio disponible es limitado.
En aplicaciones de desalación, las válvulas de mariposa se emplean tanto en las líneas de agua de mar de entrada como en los circuitos de salmuera de salida. Su capacidad para operar en diámetros muy grandes, combinada con un mantenimiento relativamente sencillo, las convierte en una opción preferida por los ingenieros de proyecto. El mecanizado preciso del cuerpo y del disco es determinante para garantizar la estanqueidad y la vida útil del componente.
Válvulas de compuerta
Las válvulas de compuerta son el estándar de referencia para el aislamiento de tramos de tubería en la infraestructura hidráulica. Su principio de funcionamiento, una compuerta que se desplaza perpendicularmente al flujo, garantiza una pérdida de carga mínima en posición abierta, lo que las hace ideales para líneas principales de conducción de agua.
En grandes instalaciones de tratamiento de aguas y en las líneas de alta presión de las plantas desaladoras, las válvulas de compuerta de grandes dimensiones son elementos de primera línea. Cuando estas piezas superan ciertos diámetros, los requisitos de planitud de los asientos, la concentricidad de la compuerta y el acabado superficial de los cuerpos solo pueden garantizarse con equipos de mecanizado de alta capacidad.
Válvulas de control
El control preciso del caudal y la presión es fundamental en los procesos de tratamiento de aguas y desalación. Las válvulas de control son los componentes que regulan estas variables en tiempo real, respondiendo a señales de los sistemas de automatización de la planta.
En una planta de ósmosis inversa, por ejemplo, las válvulas de control gestionan la presión de alimentación de las membranas, que puede superar los 70 bares en algunas configuraciones. La precisión del mecanizado del obturador y del asiento determina directamente la capacidad de regulación del componente y, por tanto, la eficiencia energética de todo el proceso.
Materiales: la respuesta a la corrosión y la durabilidad
Uno de los grandes retos del sector del agua y la desalación es la agresividad química de los fluidos que se manejan. El agua de mar es uno de los medios más corrosivos que existen en la industria: con concentraciones de cloruro que pueden superar los 35.000 ppm, corroe rápidamente materiales que en otras condiciones tendrían una vida útil de décadas.
Por este motivo, las válvulas de acero inoxidable son la opción mayoritaria en las líneas de contacto con agua salada y salmuera. Los aceros inoxidables austeníticos de alta aleación, como el 316L, ofrecen una resistencia a la corrosión muy superior a la de los aceros al carbono. Sin embargo, para las condiciones más exigentes, los ingenieros recurren a materiales aún más resistentes:
-
Acero dúplex y súper dúplex: combinan alta resistencia mecánica con una excelente resistencia a la corrosión por picadura y por fisuras. Son el material de referencia en muchas aplicaciones de desalación.
-
Inconel y otras superaleaciones: empleados en componentes sometidos a combinaciones extremas de temperatura, presión y corrosión.
-
Fundición nodular y acero forjado: soluciones de alta fiabilidad para componentes de gran tamaño en circuitos de menor agresividad química.
El mecanizado de estos materiales requiere conocimiento específico y herramientas adaptadas. Las válvulas de acero inoxidable y dúplex, en particular, presentan comportamientos de corte muy diferentes a los de los aceros convencionales y exigen parámetros de mecanizado precisamente calculados para evitar el endurecimiento por deformación y garantizar el acabado superficial requerido.
Aplicaciones concretas en tratamiento de aguas y desalación
Plantas desaladoras de ósmosis inversa
Las plantas desaladoras de ósmosis inversa son las instalaciones donde las válvulas de grandes dimensiones tienen un mayor protagonismo. Desde las tomas de agua de mar en la costa hasta las líneas de alta presión que alimentan las membranas, pasando por los sistemas de recuperación de energía y los circuitos de salmuera, cada tramo de proceso requiere válvulas industriales específicas, con materiales y tolerancias adaptados a sus condiciones de operación.
Las válvulas de mariposa y las válvulas de compuerta son los componentes más utilizados en las líneas de mayor diámetro, mientras que las válvulas de control gestionan la presión y el caudal en los puntos críticos del proceso.
Estaciones de tratamiento de aguas residuales
El tratamiento de aguas residuales es otro campo de aplicación de primer orden. Las estaciones de tratamiento manejan grandes volúmenes de agua en distintas fases del proceso, pretratamiento, tratamiento biológico, clarificación y desinfección, con válvulas que deben operar de forma fiable durante años en medios con sólidos en suspensión, gases y productos químicos.
Las válvulas industriales para el tratamiento de aguas residuales deben ser robustas, de fácil mantenimiento y capaces de soportar condiciones de operación cíclica. El mecanizado de los cuerpos y los obturadores con acabados superficiales específicos, que eviten la adherencia de sólidos y faciliten la limpieza, es un aspecto crítico en este tipo de aplicaciones.
Redes de abastecimiento y distribución
La infraestructura hidráulica de abastecimiento, con grandes conducciones, estaciones de bombeo, depósitos reguladores, depende también de válvulas de grandes dimensiones para el control del caudal y la presión en los distintos puntos de la red. Las válvulas de compuerta y las válvulas de mariposa son los componentes estrella en estas aplicaciones, donde la fiabilidad a largo plazo y el bajo coste de mantenimiento son los criterios de selección fundamentales.
ARRI: más de 30 años al servicio del sector del agua
Talleres Mecánicos ARRI, con sede en Beasain (País Vasco), es un referente en el mecanizado de válvulas industriales de grandes dimensiones. Con una plantilla de 60 profesionales altamente cualificados y unas instalaciones de 3.500 m² equipadas con la tecnología más avanzada, ARRI ofrece soluciones de mecanizado para los mercados más exigentes del mundo.
La experiencia acumulada durante más de tres décadas en el sector de las válvulas industriales nos ha permitido desarrollar un conocimiento profundo de los materiales, los procesos y los estándares de calidad que exigen los proyectos de agua y desalación. Desde las válvulas de acero inoxidable para plantas desaladoras hasta los componentes de gran diámetro para redes de distribución, en ARRI tenemos capacidad y experiencia para dar respuesta a cualquier necesidad de mecanizado en este sector.
